富士便携式超声波流量计-自来水公司现场检查水泵房流量应用


富士便携式超声波流量计在现场检查水泵出口流量的应用

流量测量过程中的误差分析

检查在线流量计的非正常读数

避免过程中断和较昂贵的开管成本背景

自来水厂主要就是处理水的,一般有以下程序:
一:取水构筑物,比如有斗槽式取水构筑物,作用就zhi是取水的。也可以起到一定的预沉作用
二:一级泵房,将水源水抽取到水厂
三:混凝池,在水中加药,使水中的杂质与药作用,形成dao絮凝体
四:沉淀池,将形成的絮凝体沉淀下来,从而降低水的浊度
五:滤池,水通过滤料层,去除水中的颗粒,此时出水的浊度应该达到1NTU以下
六:加药,向水中加入氯,杀死致病微生物,从而达到国家的标准
八:清水池,调节水的容积。
九:二泵房将清水池的水供入管网。
当然各个地方的水厂工艺是不同的,但是原理都是一样的。

测量要求

为了控制多种较大量液体的流动过程,自来水使用了很多在线流量计,其中大部分为电磁流量计)。有时,其中一个仪表会测量出非正常流量,流速呈现较大偏差或者甚至没有流量。在过去,自来水将这些在线流量计从生产管线中拆下,从而现场维修部门可以测试这些仪表的表现和功能。然而,大多数被拆下的流量计的检查结果为功能正常,大部分的错误实际发生在过程链的另一个环节。因此,开管引起了不必要的过程中断以及较昂贵的开管成本。所以,客户正在寻找可以在拆卸管内设备前检查管内流量的现场核查仪器。

科坤解决方案

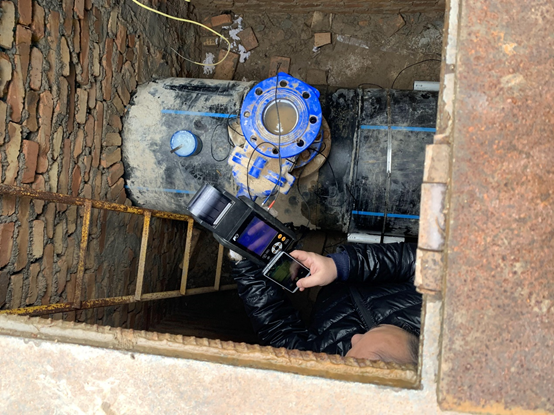

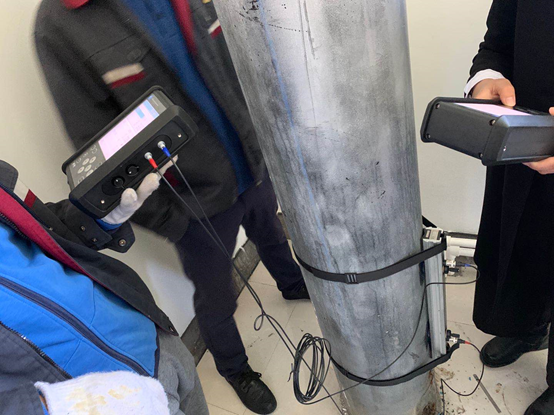

科坤推荐了富士便携式外夹型超声波流量计FSCS10C4-00C。此便携式超声波设备是电池供电的,并且可以安装在管道外部测量流体流速流量。自来水厂管径粗细多样化,富士流量计可以测量DN13DN6000mm,富士超声波流量计传感器完全可以满足应用的需求。

紧凑的评估单元(转换器)测量流体流速、流量和各种诊断数值。读数以图形的形式显示在大型的彩色液晶上。

FSCS10C4-00C将读数存储在集成内存中用于数据记录。它们也可以通过SD卡传输到电脑作进一步的分析,也可以通过USB接口直接传输到电脑。

客户利益

便携式超声波流量计对于自来水公司说是一台比较合适的诊断设备,可以用来加快修复以及节约相关费用。在打开管道和拆除在线流量计前,当电磁流量计的指示出现较大偏差时,比较容易检查过程流量。

FSCS10C4-00C富士超声波流量计还为客户提供了其他便利:如果其中一个在线流量计损坏或需被暂时替代,富士的便携式外夹型流量计可以较容易的替换电磁流量计,它能在几分钟内完成安装,从而尽量缩短停机时间,避免中断长期维修过程。

外夹型设备在客户生产现场的扩建过程中也能发挥作用。在新的生产工艺开始前,工程师使用水进行测试以便及时发现可能的泄漏点。在测试过程中,FSCS10C4-00C 可用来检查水的流量并诊断所安装的泵是否达到了预期的容量,从而在生产开始前提升客户对于工艺过程的认识。

使用产品

富士便携式超声波流量计

型号FSCS10C4-00C

检测器:FSSC1BC1-YY

便电池供电的外夹型液体超声波流量计

适用较广泛的工艺条件

在诊断设备时无需中断工艺过程

启动较快并且安装比较方便

适用于管径从 DN131/2")至 DN6000240"
